Vilka är principerna för en kulventil?

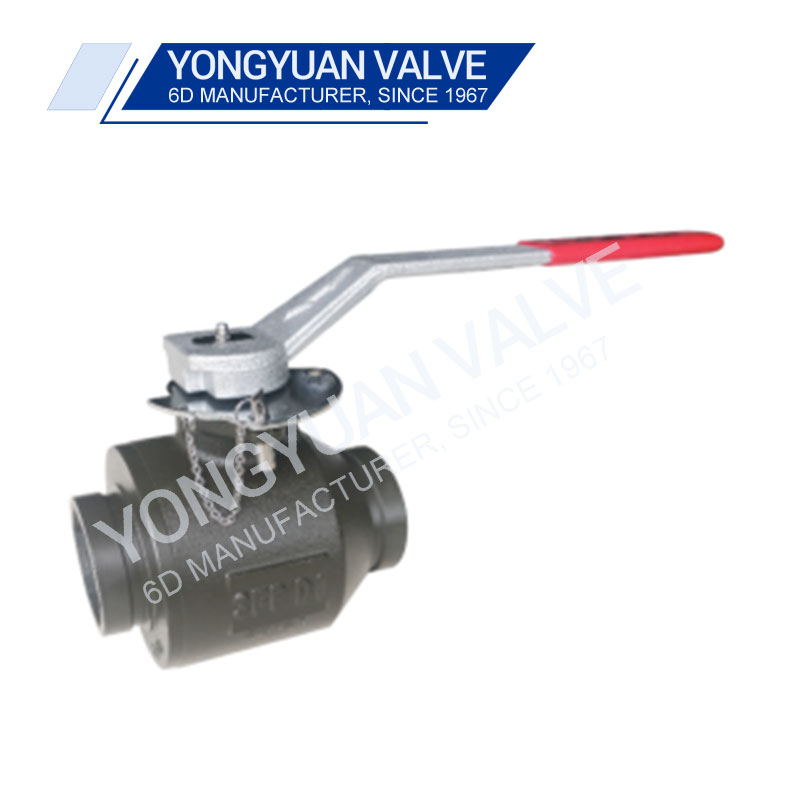

A kullventilär en allmänt använt industriell anordning som styr flödet av vätskor eller gaser genom att använda en roterande boll med ett hål i mitten. Den enkla men ändå effektiva designen gör den idealisk för applikationer som kräver tillförlitlig avstängning och exakt flödeskontroll. Låt oss utforska de viktigaste principerna bakom hur en kulventil fungerar.

1. Grundläggande arbetsprincip

En kulventil fungerar med en sfärisk skiva (bollen) med ett hål (borrning) genom dess mitt. Ventilen styrs genom att rotera bollen 90 grader för att antingen tillåta eller blockera vätskeflödet.

- Öppet läge: När hålet är i linje med rörledningen passerar vätskan fritt.

- Stängt läge: När bollen roteras vinkelrätt mot rörledningen är flödet helt blockerat.

Denna snabba kvartalsvarv gör kulventilerna mycket effektiva för On-Off-kontrollapplikationer.

2. Viktiga komponenter i en kulsventil

En typiskkullventilbestår av följande huvudkomponenter:

- Boll: Det roterande elementet med en borrning som styr flödet.

- Kropp: Det yttre höljet som håller alla komponenter tillsammans.

- Stam: Axeln som ansluter bollen till ställdon eller handtag.

- Seat: Tätningsmaterial som säkerställer en tät stängning när ventilen är stängd.

- Hantera/ställdon: Används för att rotera bollen för manuell eller automatiserad kontroll.

3. Tätningsprincip

Effektiviteten hos en kulventil ligger i dess snäva tätningsmekanism. Mjuka material som PTFE (TEFLON), gummi eller andra polymerer används ofta för säten för att säkerställa läckfri drift. Vissa högpresterande kulventiler använder metall-till-metalltätning för hantering av extrema temperaturer och tryck.

4. Flödeskontrollmekanism

Kulventiler kan ha olika borrkonstruktioner som påverkar deras flödesegenskaper:

- Full borrning (full port): Hålet i bollen matchar rörledningsdiametern, vilket minimerar flödesmotståndet.

- Minskad borrning (reducerad port): Hålet är mindre än rörledningen, vilket orsakar liten flödesbegränsning.

-V-port: Bollen har en V-formad öppning, vilket möjliggör exakt flödeskontroll i strypningstillämpningar.

5. Typer av kulventiler

KulventilerKom i olika konfigurationer beroende på deras design och tillämpning:

- Flytande kulventil: Bollen är upphängd mellan sätena och rör sig något för att förbättra tätningen när trycket appliceras.

-Trunnion-monterad kulventil: Bollen är fixerad med ytterligare stöd (trunnioner), vilket gör den lämplig för högtrycksapplikationer.

-3-vägs eller multi-port kulventil: möjliggör avledande eller blandningsflöde mellan flera portar.

- Vented Ball Valve: Designad för att frigöra fångat tryck i ett stängt system.

6. Fördelar med kulventiler

- Snabb och enkel drift: kräver bara en kvart-tur att öppna eller stänga.

- Utmärkt tätning: Ger tät avstängning och förhindrar läckor.

- Hållbarhet: Tål höga tryck och temperaturer.

- Låg underhåll: Enkel design med färre komponenter som är benägna att bära.

Vill du ha mer information om en specifik typ av kulventil? Låt mig veta det!
