Som nyckelutrustning för att kontrollera medieflödet i ett rörledningssystem,jordventilerochgrindventilerär båda avstängda ventiler, men de skiljer sig avsevärt i strukturell design, arbetsegenskaper och tillämpliga scenarier. Felaktigt urval kan påverka systemeffektiviteten och till och med orsaka säkerhetsrisker.

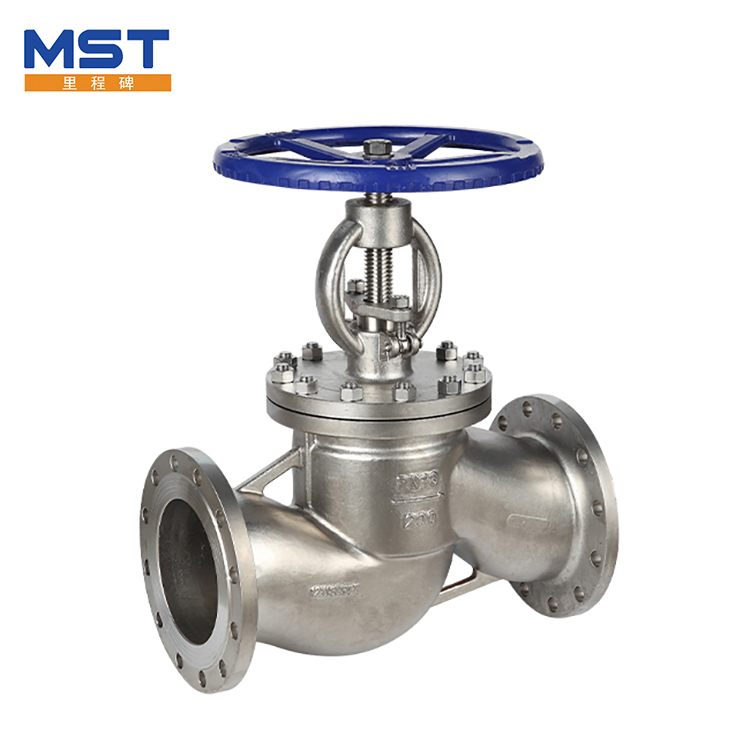

Den väsentliga skillnaden i strukturell design avgör de funktionella egenskaperna. Globe -ventilen antar en "ventilskiva vertikal avlyssning" -struktur. Det finns en ventilsät som är vinkelrätt mot vätskans riktning i ventilkroppen. Ventilskivan rör sig upp och ner genom skruvstången för att uppnå tätning. Vätskan måste göra en 90-graders sväng för att flyta genom ventilkroppen. Flödesmotståndskoefficienten (cirka 3-5) är mycket högre än för grindventilen. Gate Valve förlitar sig på "Gate Parallel Interception". Porten rör sig vertikalt längs ventilsätets mittlinje. När den är helt öppnad är grinden helt separerad från flödeskanalen. Flödesmotståndskoefficienten är endast 0,1-0,5, vilket ligger nära flödeskapaciteten för ett kort rör.
Flödeskontroll och tätningsprestanda har var och en sin egen betoning. Ventilskivan och ventilsätet i jordklotventilen är ansiktskontakttätningar, och tätningen är mer tillförlitlig när den stängs. Det är särskilt lämpligt för lågtrycksmässiga rörledningar med lågt tryck (DN15-DN100), och flödet kan justeras exakt med ventilskivöppningen. Det används ofta i tillfällen som kräver strypning (till exempel värmesystem). Emellertid skadas dess tätningsyta lätt av höghastighetsvätskerosion, och dess livslängd är i allmänhet 10 000-20 000 gånger öppning och stängning. Porten till grindventilen är i linje kontakt med ventilsätet. Det finns ingen strypningsförlust när den är helt öppen. Det är lämpligt för rörledningar med stor diameter (DN100-DN1000), men det måste anpassas exakt när det är stängt, annars är det lätt att läcka, och flödesreglering kan inte uppnås. Det används mest i helt öppna och helt stängda förhållanden (t.ex. kranvattennät).
Skillnaden i tillämpliga arbetsförhållanden är uppenbar. Globe -ventilen är lämplig för att transportera rena medier såsom rent vatten och olja. Arbetstrycket är vanligtvis inte mer än 16MPa, och temperaturområdet är -29 ℃ till 425 ℃. Var uppmärksam på flödesriktningen (lågt inlopp och högt utlopp) under installationen, annars kommer tätningsprestanda att minskas. Portventilen kan användas för att transportera media som innehåller en liten mängd partiklar (som avloppsvatten), med en trycknivå på upp till 42MPa, ett bredare temperaturanpassningsområde (-196 ℃ till 540 ℃), och inga riktningsbegränsningar på installationen, men det är inte lämpligt för ofta öppnings- och stängningsscenarier, och frekvens kan lätt orsaka.
Underhållskostnader och livslängd måste övervägas omfattande. Ventilskivan och skruvstångens anslutningsstruktur för jordens ventil är enkel, och endast tätningspackningen behöver bytas ut under underhåll. Den enda underhållskostnaden är cirka 50% av grindventilen. Portventilen har en komplex vägledande struktur mellan grinden och ventilstammen. Om den fastnar måste den demonteras som en helhet, och underhållstiden är 2-3 gånger den för jordklotventilen. I det helt öppna tillståndet är emellertid grindventilens flödesmotstånd liten, vilket kan minska energiförbrukningen för rörledningen och är mer ekonomisk för långvarig användning.
När du väljer, den grundläggande principen för att "välja enjordavsnittför en liten diameter och engrindventilför en stor diameter; Välja en jordklotventil för flödesjustering, välja en grindventil för full öppning och stängning; Att välja en jordgudsventil för rena media och en grindventil för media som innehåller partiklar "bör följas. Endast genom att kombinera systemtryck, medelstora egenskaper och driftsfrekvens kan ventilens optimala prestanda tas i spel och den säkra och effektiva driften av rörsystemet säkerställs.
