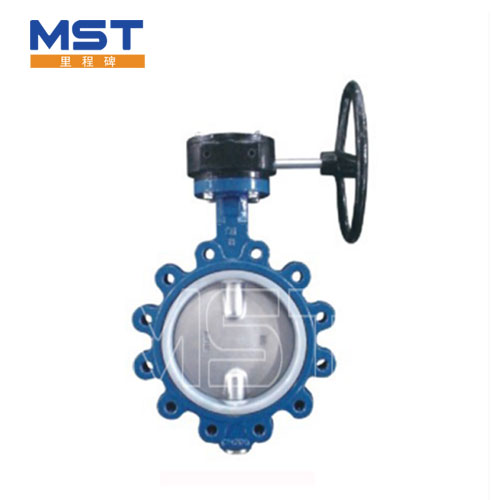

Varför ska du välja en luggfjärilventil för dina industriella applikationer?

I världen av vätskekontroll är ventilerna kärnan i alla industriella system. De bestämmer hur väl rörledningar fungerar, hur säkert processer körs och hur effektivt industrier sparar energi och resurser. Bland de många typerna av ventiler,Luggfjärilventilsticker ut som en mångsidig, kostnadseffektiv och pålitlig lösning för både medelstora och storskaliga operationer. Dess unika design och robusta prestanda gör den lämplig för vattenförsörjning, avloppsbehandling, kemiska industrier, kraftverk och VVS -system.

Den här artikeln tar en detaljerad titt på arbetsprinciperna, specifikationerna, fördelarna och tillämpningarna på LUG -fjärilsventilen, samtidigt som den belyser varför så många företag, inklusive de som samarbetar medTianjin Milestone Valve Company, föredrar denna typ av ventil i sina rörledningar.

Vad är en luggfjärilventil?

En luggfjärilventil är en kvart-svängventil utformad för att reglera eller isolera vätskeflödet i rörledningar. Det kännetecknas av sin "lug" -design, som har gängade skär på båda sidor av ventilkroppen. Denna konstruktion gör det möjligt att bultas direkt till flänsar, vilket möjliggör enkel installation och borttagning utan att störa hela rörsystemet.

Denna funktion gör att LUG -fjärilsventilen är mycket praktisk för system som kräver ofta underhåll, där den ena sidan av rörledningen kan behöva kopplas bort utan att påverka den andra.

Nyckelfunktioner och arbetsprincip

Arbetsprincipen för en LUG -fjärilsventil är enkel men ändå effektiv:

• Det fungerar med en kvart-turn-rörelse.

• En cirkulär skiva, placerad i mitten av röret, roterar runt en vertikal axel för att kontrollera flödet.

• När handtaget eller ställdonet är 90 grader öppnar eller stänger skivan antingen helt passagen.

• Ventilen kan också ställas in på mellanliggande positioner, vilket möjliggör exakt flödesreglering.

Denna design minimerar motståndet, minskar tryckfallet och ger tillförlitlig tätning när den är i par med högkvalitativa elastomerstolar.

Produktparametrar för luggfjärilventil

Nedan följer de allmänna parametrarna som visar de tekniska kapaciteterna för en standard LUG -fjärilsventil:

Huvudspecifikationer

• Storleksområde: DN50 - DN1200 (2 " - 48")

• Tryckbetyg: PN10, PN16, ANSI 150

• Kroppsmaterial: Gjutjärn, duktil järn, kolstål, rostfritt stål

• Skivmaterial: Duktil järn, rostfritt stål, aluminiumbrons, nylonbelagd skiva

• Sittmaterial: EPDM, NBR, PTFE, VITON

• Anslutningstyp: Luggad typ med gängade skär

• Driftsmetod: Manuell spak, växellåda, elektrisk ställdon, pneumatisk ställdon

• Temperaturområde: -20 ° C till +200 ° C (beroende på sätesmaterial)

• Ansökan: Vatten, olja, gas, uppslamning, kemiska vätskor

Teknisk parameterstabell

Fördelar med luggfjärilventil

1. Flexibel installation- Kan installeras i slutet av en rörledning utan att kräva nedströmsrör.

2. Enkelt underhåll- Tillåter en sida av systemet att servas utan att stänga av hela linjen.

3. Kostnadseffektiv- lättare och mer kompakt än grind- eller jordventiler, vilket minskar både material- och installationskostnader.

4. Varaktighet- Med material som duktilt järn och rostfritt stål tål ventilen tryck, temperaturfluktuationer och frätande miljöer.

5. Tät tätning-Avancerade sittmaterial ger bubbel-tätt avstängning, även under utmanande förhållanden.

6. Mångsidighet- Lämplig för rent vatten, avloppsvatten, olja, gas och milda kemikalier.

Applikationer av luggfjärilventil

LUG -fjärilsventilen har omfattande tillämpningar över olika branscher:

• Vattenförsörjning och avloppsrening- Ger tillförlitlig avstängning och kontroll i kommunala vatten- och avloppssystem.

• HVAC -system- Används för att reglera kylt vatten och varma vattenledningar.

• Kemisk industri- Hanterar mild frätande vätskor på grund av PTFE och Viton sittplatser.

• Kraftverk- Spelar en roll i kylning av vattencirkulation och hjälptjänster.

• Marinindustri- Lätt konstruktion gör den lämplig för ombordssystem.

Mångsidigheten i denna ventil gör den till en av de vanligaste produkterna av ingenjörer och projektledare över hela världen.

Jämförelse med andra ventiltyper

Vanliga frågor om luggfjärilsventil

F1: Vad gör en luggfjärilventil annorlunda än en skivfjärilventil?
En luggfjärilventil har gängade skär (flikar) som gör att ventilen kan bultas direkt till flänsar, vilket gör att den ena sidan av rörledningen kan kopplas bort utan att störa den andra. En skivtyp kräver i motsats till att hela linjen stängs av innan borttagningen.

F2: Kan en luggfjärilventil användas för högtrycksapplikationer?
Generellt är lugkampantalerna utformade för medeltryckssystem (PN10-PN16 eller ANSI 150). För högre tryck kan specialiserade material och förstärkta mönster krävas, men i de flesta industriella rörledningar är deras tryckhantering tillräcklig.

F3: Hur påverkar sätesmaterialet prestandan för en lugkämpningsventil?
Sätesmaterialet påverkar direkt temperaturmotstånd, tätningsegenskaper och kompatibilitet med media. Till exempel är EPDM idealisk för vatten, PTFE är att föredra för kemikalier och Viton fungerar bra med högre temperaturer. Att välja rätt plats säkerställer långsiktig tillförlitlighet.

F4: Varför ska jag välja Tianjin Milestone Valve Company för LUG Butterfly Valves?
Tianjin Milestone Valve Company har många års expertis inom ventiltillverkning, erbjuder robusta mönster, premiummaterial och anpassningsbara alternativ. Deras luggfjärilventiler används ofta i kommunala, industriella och marina projekt, vilket bevisar både hållbarhet och effektivitet.

Slutsats

DeLuggfjärilventilKombinerar effektivitet, hållbarhet och praktik, vilket gör det till ett oumbärligt val för moderna industrisystem. Dess enkel installation, förmåga att isolera en sida av linjen och kostnadseffektiv design bidrar alla till dess växande efterfrågan på globala marknader.

Om du funderar på en pålitlig lösning för dina rörledningssystem ska du investera i högkvalitativa ventiler frånTianjin Milestone Valve Companysäkerställer både prestanda och långsiktigt värde.

För förfrågningar, tekniska konsultationer eller bulkorder, är du välkommen attkontakta Tianjin Milestone Valve Company- Ett pålitligt namn i ventiltillverkning och tillförsel.
