Varför anses backventiler vara viktiga automatiska komponenter i industriella vätskekontrollsystem?

I industriella vätskekontrollsystem,backventilerär avgörande automatiska komponenter utformade för att förhindra oavsiktligt återflöde av mediet, skydda utrustning som pumpar och motorer och säkerställa stabiliteten i industriella processer. Som en professionell tillverkare med avancerad produktionskapacitet och global exporterfarenhet,Tianjin Milestone Valve Companyfokuserar på att tillhandahålla högpresterande backventiler och andra industriella ventiler för att möta olika industriella behov. Så, förstår du backventiler?

Vad är en backventil?

A backventilär en automatisk ventil vars stängningsdel (cirkulär ventilskiva) arbetar under sin egen vikt och vätsketryck. Dess primära funktion är att förhindra återflöde av mediet, vilket gör det till en oumbärlig komponent i vätsketransportsystem inom olika industrier. Till skillnad från manuella eller halvautomatiska ventiler kräver backventiler ingen extern strömkälla - deras funktion drivs helt av det dynamiska trycket från själva mediet, vilket säkerställer realtid och tillförlitligt förhindrande av återflöde.

Backventilernas kärnfunktioner

Förhindra återflöde av mediet: Detta är den mest grundläggande funktionen. I rörsystem förhindrar backventiler återflöde av media när systemtrycket sjunker, vilket undviker produktionsavbrott.

Skydd av pumpar och drivmotorer: Återflöde kan göra att pumparna backar, vilket kan skada interna komponenter och överbelasta drivmotorn, vilket resulterar i kostsamma stillestånd. Backventiler stänger omedelbart vid återflöde, vilket eliminerar denna risk.

Säker tömning av media från behållare: I lagringstankar eller tryckkärl kontrollerar backventilerna det enkelriktade flödet av media, vilket säkerställer säker tömning och förhindrar sifon-återflöde eller kontaminering.

Säker isolering: Backventiler används tillsammans med slussventiler för att bilda ett dubbelt skyddssystem. Till exempel i högtrycksrörledningar förhindrar backventiler återflöde, medan slussventiler tillåter manuell isolering för underhåll, vilket förbättrar den övergripande systemsäkerheten.

Typer av backventiler: Lyft- och svängventiler

Baserat på ventilskivans rörelse är backventilerna huvudsakligen uppdelade i lyftbackventiler och svängbackventiler. Varje typ har sina unika strukturella egenskaper och tillämpningsscenarier, lämpliga för olika industriella behov.

Lyft backventilen

Strukturen hos en hissbackventil liknar den hos en slussventil, men den saknar en ventilskaft som driver ventilskivan. Ventilskivan rör sig vertikalt (upp och ned) längs ventilsätet för att kontrollera flödet.

Arbetsprincip

Öppningsprocess: När mediet strömmar från inloppsänden (undersidan) till utloppsänden (översidan), trycker inloppstrycket ventilskivan uppåt, vilket övervinner det kombinerade motståndet från ventilskivans egen vikt och flödesfriktion. Detta lyfter ventilskivan från ventilsätet och låter mediet passera jämnt.

Stängningsprocess: Om mediet försöker strömma bakåt, trycker det omvända trycket ventilskivan nedåt. Sedan, under sin egen vikt och det omvända trycket, trycker ventilskivan stadigt mot ventilsätet, tätar rörledningen och förhindrar återflöde.

Viktiga fördelar

Snabb stängningsrespons, idealisk för system med frekventa tryckändringar.

Hög tätningsnoggrannhet när den är stängd, lämplig för media med låga läckagekrav.

Typiska applikationer

Vattenförsörjning och avloppssystem.

Pannmatarvattenledningar och ångsystem i kraftverk.

Lätta industrisektorer som kräver extremt hög renhet av mediet.

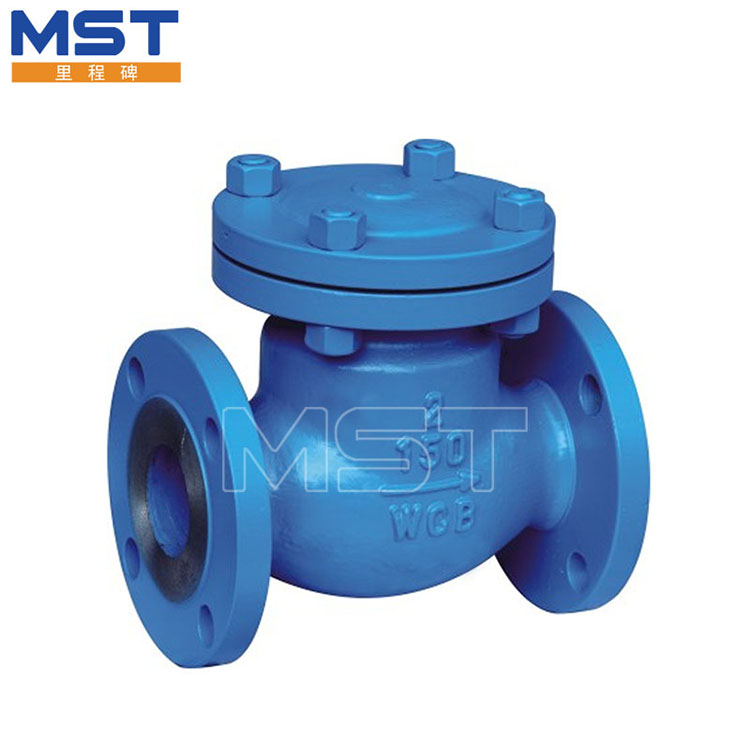

Svängtyp backventil

Backventilen av svängtyp har en skiva som är lutande och monterad på en roterande axel (vanligtvis placerad nära ventilsätet). Skivan svänger runt denna axel för att öppna eller stänga, istället för att röra sig vertikalt.

Arbetsprincip

Öppningsprocess: När mediet strömmar i riktning framåt, trycker dess tryck skivan att svänga bort från ventilsätet, vilket skapar en passage för mediet. Skivans svängningsvinkel bestäms av mediets flöde – högre flödeshastigheter resulterar i en större öppningsvinkel, vilket minimerar flödesmotståndet.

Stängningsprocess: När återflöde inträffar, trycker det omvända mediumtrycket skivan för att svänga tillbaka mot ventilsätet. Skivan tätar sedan sätet under det omvända trycket, vilket stoppar tillbakaflödet. Arbetsprincipen liknar backventilen av lyfttyp, men svängningsrörelsen minskar slagkraften under stängning, vilket förlänger ventilens livslängd.

Viktiga fördelar

Lågt flödesmotstånd, vilket gör den lämplig för rörledningar med stor diameter eller system med hög flödeshastighet.

Enkel struktur, lätt underhåll och stark anpassningsförmåga till medier med små föroreningar (t.ex. avloppsvatten, råolja).

Typiska applikationer

Olje- och gasledningar.

Termiska försörjningssystem.

Metallurgisk industri.
